Пластинчатые теплообменники

Пластинчатые теплообменники

Пластинчатый теплообменник — это высокотехнологичное оборудование, предназначенное для эффективного обмена теплом между двумя жидкими или паровыми средами через тонкие металлические пластины. Благодаря компактности, высокому КПД и простоте обслуживания, такие аппараты находят широкое применение в системах теплоснабжения, промышленных процессах и инженерных сетях зданий.

Принцип работы

В пластинчатом теплообменнике горячая и холодная среды движутся поочерёдно в каналах, образованных между соседними пластинами. Тепло передаётся от более нагретой среды к менее нагретой через стенку пластины, при этом физическое смешивание сред исключено. Чаще всего используется противоточная схема движения потоков, обеспечивающая максимальную разницу температур и высокую эффективность теплообмена.

Рифлёная поверхность пластин создаёт турбулентность потока даже при небольших скоростях, что значительно увеличивает коэффициент теплопередачи и снижает вероятность отложений на поверхности.

Конструкция оборудования

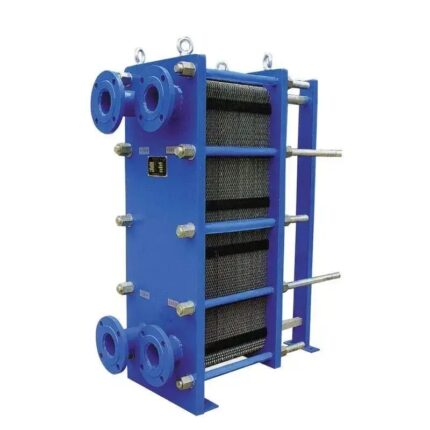

Разборный пластинчатый теплообменник состоит из набора основных элементов:

• Передняя и задняя плиты, соединённые стяжными шпильками
• Пакет теплообменных пластин из коррозионностойкого материала
• Уплотнительные прокладки, формирующие контуры протока
• Рама, обеспечивающая жёсткость и устойчивость конструкции
• Присоединительные патрубки или фланцы для подключения к трубопроводам

Количество пластин может варьироваться в зависимости от требуемой площади теплообмена, что позволяет гибко адаптировать оборудование под конкретные условия эксплуатации.

Технические характеристики

Оборудование, предлагаемое ООО «ИСТ», охватывает широкий диапазон параметров:

• Максимальная температура среды — до 200 °C
• Рабочее давление — до 2,5 МПа
• Площадь теплообмена — до 2000 м²
• Тепловая нагрузка — до 100 Гкал/ч
• Расход теплоносителя — до 1500 м³/ч
• Диаметр присоединительных патрубков — до 300 мм

Такие показатели позволяют использовать теплообменники как в узлах учёта и распределения тепла в жилых комплексах, так и в крупных промышленных энергосистемах.

Сферы применения

Пластинчатые теплообменники применяются в различных отраслях:

Коммунальное теплоснабжение
— Подогрев воды в системах ГВС
— Отопление и вентиляция зданий
— Поддержание температуры в бассейнах и системах тёплого пола

Промышленность
— Охлаждение гидравлических систем, масел и станков
— Нагрев и пастеризация в пищевой и фармацевтической отраслях
— Работа с агрессивными средами в химической промышленности

Энергетика и судостроение
— Утилизация тепла, опреснение, охлаждение двигателей
— Обслуживание котельных установок и ТЭЦ

Материалы исполнения

Пластины изготавливаются из:

• Нержавеющей стали (AISI 304, AISI 316)
• Титана и его сплавов (для морской воды, кислот)
• Специальных никелевых сплавов (например, 254 SMO)

Уплотнения подбираются по типу среды:

• EPDM — для воды, слабых растворов, щелочей (до +165 °C)
• NBR — для масел, топлива, жиров (до +135 °C)
• Viton (FKM) — для агрессивных сред и высоких температур (до +230 °C)

Преимущества оборудования

• Высокая плотность тепловой мощности при минимальных габаритах
• Простота разборки, очистки и технического обслуживания
• Возможность изменения производительности за счёт добавления или удаления пластин
• Энергоэффективность за счёт глубокого температурного приближения
• Долговечность при соблюдении условий эксплуатации
• Индивидуальный подбор под проектные требования

Особенности эксплуатации

Для обеспечения длительного срока службы необходимо:

• Обеспечить качественную подготовку теплоносителя (механическая фильтрация)
• Предотвратить попадание абразивных частиц и загрязнений
• Регулярно проводить профилактическую промывку каналов
• Обеспечить заземление корпуса при работе с электропроводящими средами
