Проект: Проектирование высокотехнологичной установки для систем теплоснабжения
Описание проекта:

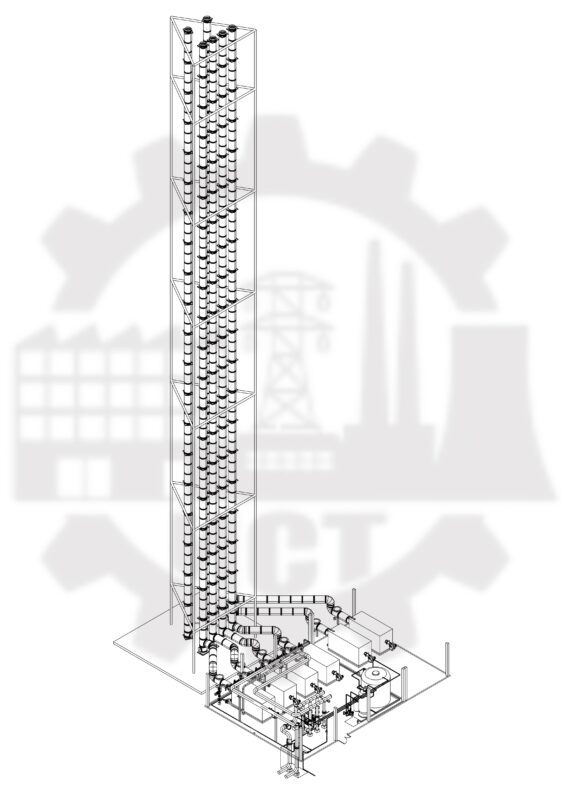

Разработка изометрической 3D-модели вертикальной теплообменной установки, предназначенной для эффективного обмена теплом в системах отопления и энергосбережения. Установка состоит из многоярусной системы параллельных труб, расположенных в металлическом каркасе, с подключением к насосной группе, распределительным коллекторам и системе автоматики.
Цель проекта:
Обеспечение высокой эффективности передачи тепла при минимальных потерях давления, с возможностью интеграции в существующие котельные или системы теплоснабжения промышленных и коммунальных объектов.
Выполненные задачи:
- Создание точной 3D-модели установки с учетом гидравлических и теплотехнических параметров;
- Проектирование структуры колонны с оптимальным шагом труб и жесткостью каркаса;
- Разработка монтажной схемы подключения к системе отопления (подача, обратка, байпас);
- Визуализация всей системы для согласования с заказчиком и инженерными службами.
Используемые навыки:
- Инженерное проектирование систем отопления и теплоснабжения;
- Работа с САПР (AutoCAD, SolidWorks, Revit и др.);
- Знание принципов работы теплообменников и гидравлических систем;
- Опыт в создании изометрических чертежей для монтажа и эксплуатации.
Результат:
Готовая проектная документация, позволяющая перейти к производству, монтажу и пусконаладке оборудования. Установка обеспечивает повышенную эффективность теплопередачи, снижение расходов на энергию и соответствие современным требованиям экологичности и безопасности.
